теплообменные аппараты

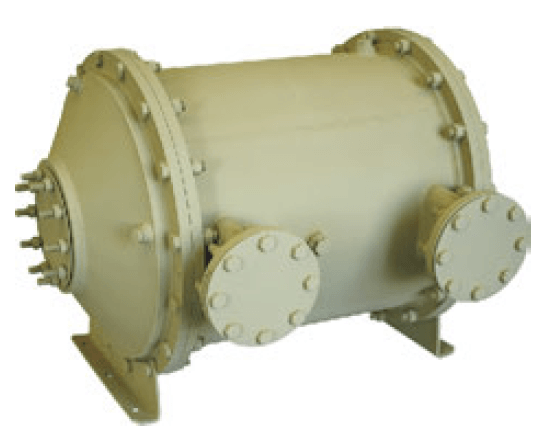

Описание:

РФПИ.0651119.002-02, -03

1.ОМ-10, 1.ОМ-10М

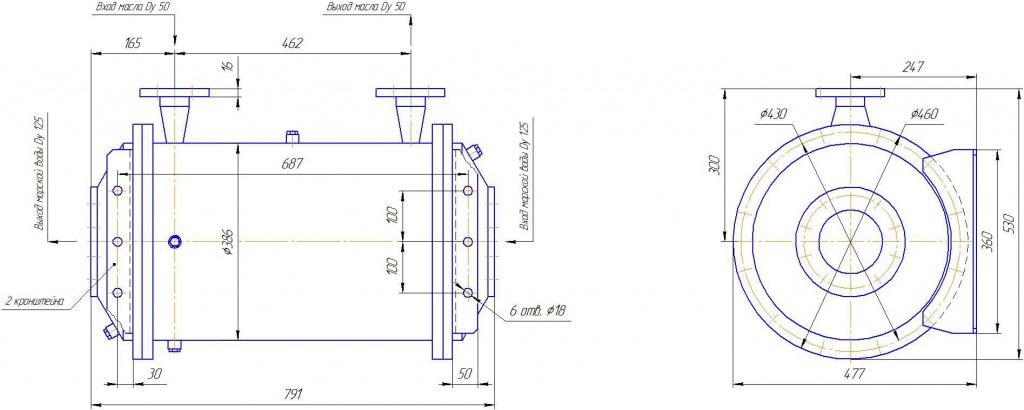

1.1.5. РФПИ.0651119.002-02, -03.JPG

РФПИ.0651119.003, -01

1.ОМ-23, 1.ОМ-23М

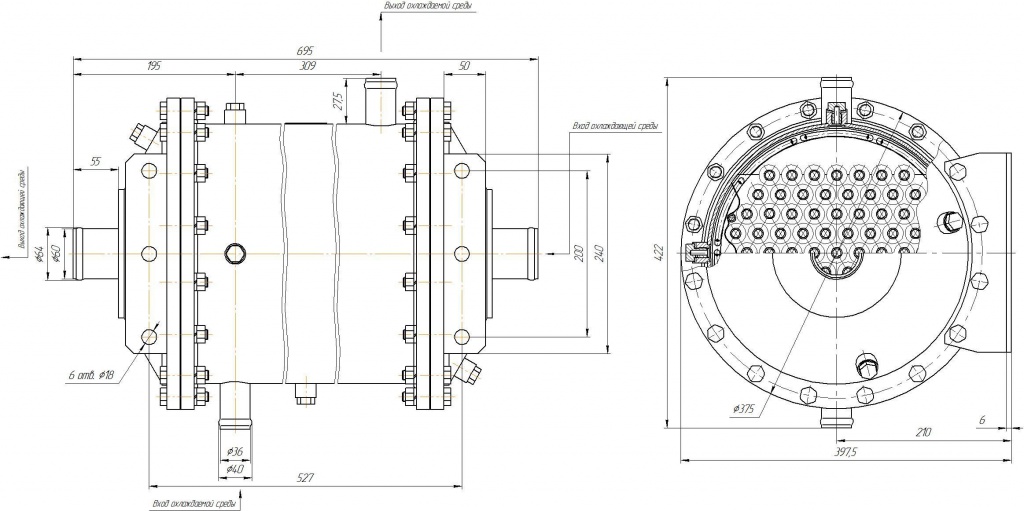

РФПИ.0651119.003, -01.JPG

РФПИ.0651119.004, -01

1.ОМ-40, 1.ОМ-40М

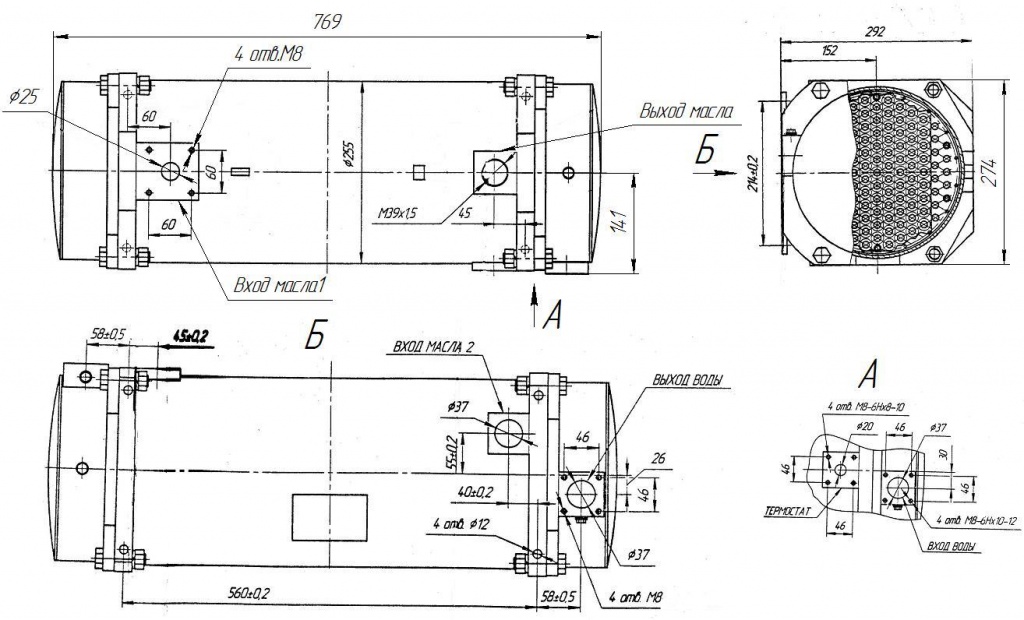

РФПИ.0651119.004, -01.JPG

РФПИ.0651119.006, -01

1.ОМ-49, 1.ОМ-49М

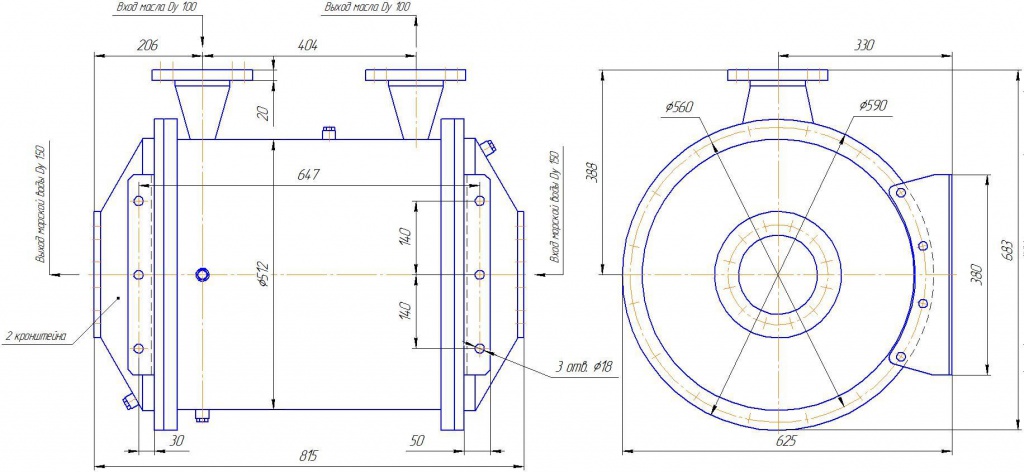

РФПИ.0651119.006, -01.JPG

РФПИ.0651119.007, -01

1.ОМ-11, 1.ОМ-11М

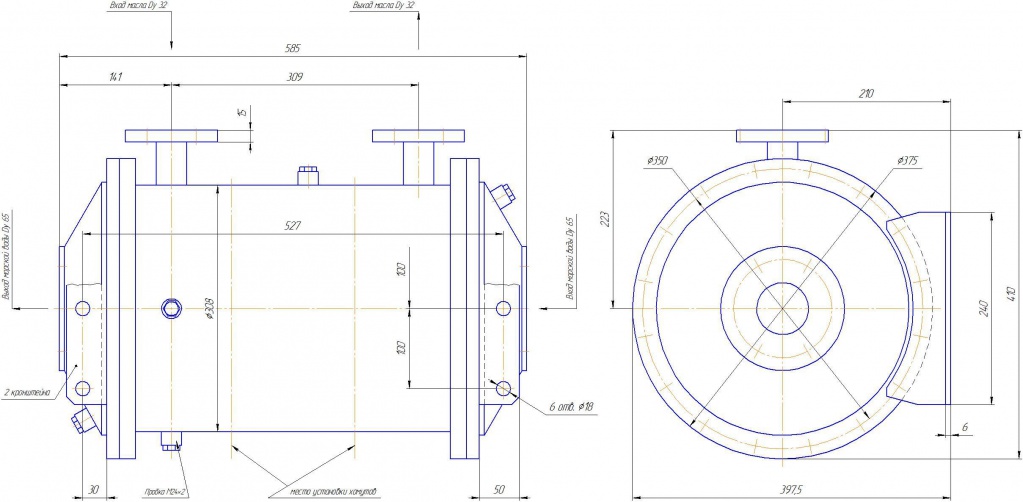

РФПИ.0651119.007, -01.JPG

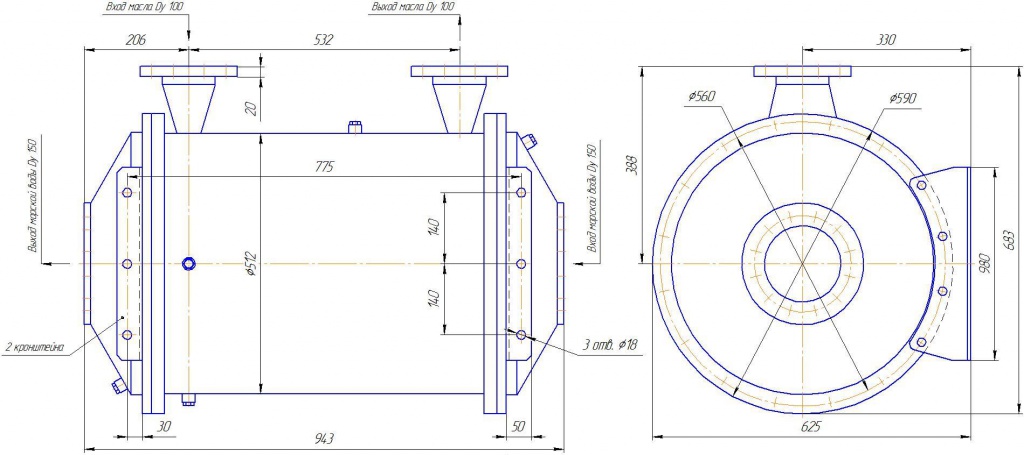

РФПИ.065119.008

1.ОМ-10.1


ОСНОВНЫЕ ПАРАМЕТРЫ




1.ОМ-10

1. ОМ-10М

1.ОМ-10.1

1.ОМ-11

1.ОМ-11М

1.ОМ-23

1.ОМ-23М

1.ОМ-40

1.ОМ-40М

1.ОМ-49

1.ОМ-49М

Охлаждаемая среда

Масло моторное, трансмиссионное или турбинное с кинематической вязкостью не более 22мм2/с (22 сСт) при 100оС

Охлаждающая среда

Морская вода или пресная или заменяющая ее жидкость

Кол-во теплоты, отводимой охладителем, кВт (ккал/час)

58 (49871)

137,5 (118228)

220 (189165)

284 (244196)

372 (319860)

Площадь теплообменной поверхности со стороны масла, м2

10

11

23

40

49

Кол-во теплообменных труб в пучке, шт.

77

95

122

228

Расход масла, м3/ч, не менее

6,8

11,7

15,7

22,4

Температура масла на входе, оС, не более

90

95

90

100

Рабочее давление в полости масла, Мпа (кг/см2), не более

0,49 (5,0)

1,47 (15,0)

0,49 (5,0)

Расход охлаждающей воды, м3/ч, не менее

30

15

50

100

Температура охлаждающей воды на входе, оС, не более

32

Рабочее давление в полости охлаждающей воды, МПа (кг/см2), не более

0,29 (3,0)

Потери давления в полости масла, МПа (кг/см2), не более

0,1 (1,0)

0,196 (2,0)

0,1 (1,0)

Потери давления в полости охлаждающей воды, МПа (кг/см2), не более

0,02 (0,2)

0,04 (0,4)

0,02 (0,2)*

0,02 (2,0)



Масса охладителя (рабочая), кг,

+5-3%

103

107

106

103

107

264

269

436

448

470

515

Объем масляной полости, м3 (л)

0,026 (26)

0,018 (18)

0,066 (66)

0,189 (189)

0,217 (217)

Объем полости охлаждающей воды, м3 (л)

0,008 (8)

0,010 (10)

0,020 (20)

0,041 (41)

0,047 (47)

* - допускается потеря давления до 0,5 кг/см2 при расходе 100м3/ч.
