теплообменные аппараты

Описание:

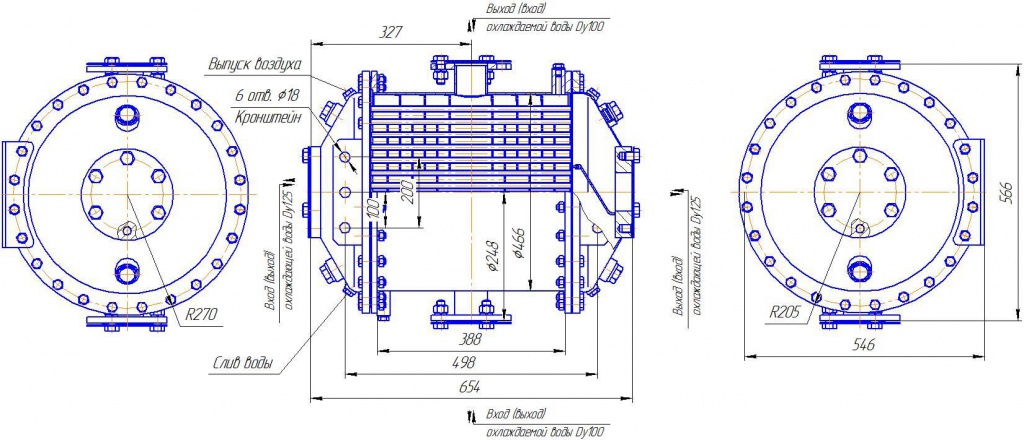

РФПИ.065111.004, -01
ОПВ 6, ОПВ 6-1

ОПВ 6,ОПВ6-1(1.1.4. РФПИ.065111.004, -01).JPG

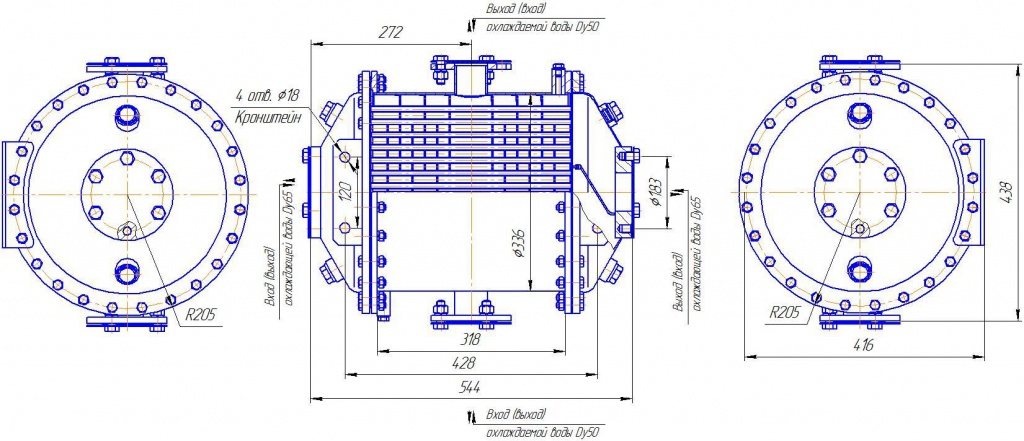

РФПИ.065111.004-02, -03
ОПВ 7, ОПВ 7-1

ОПВ7, ОПВ7-1(РФПИ.065111.004-02, -03).JPG

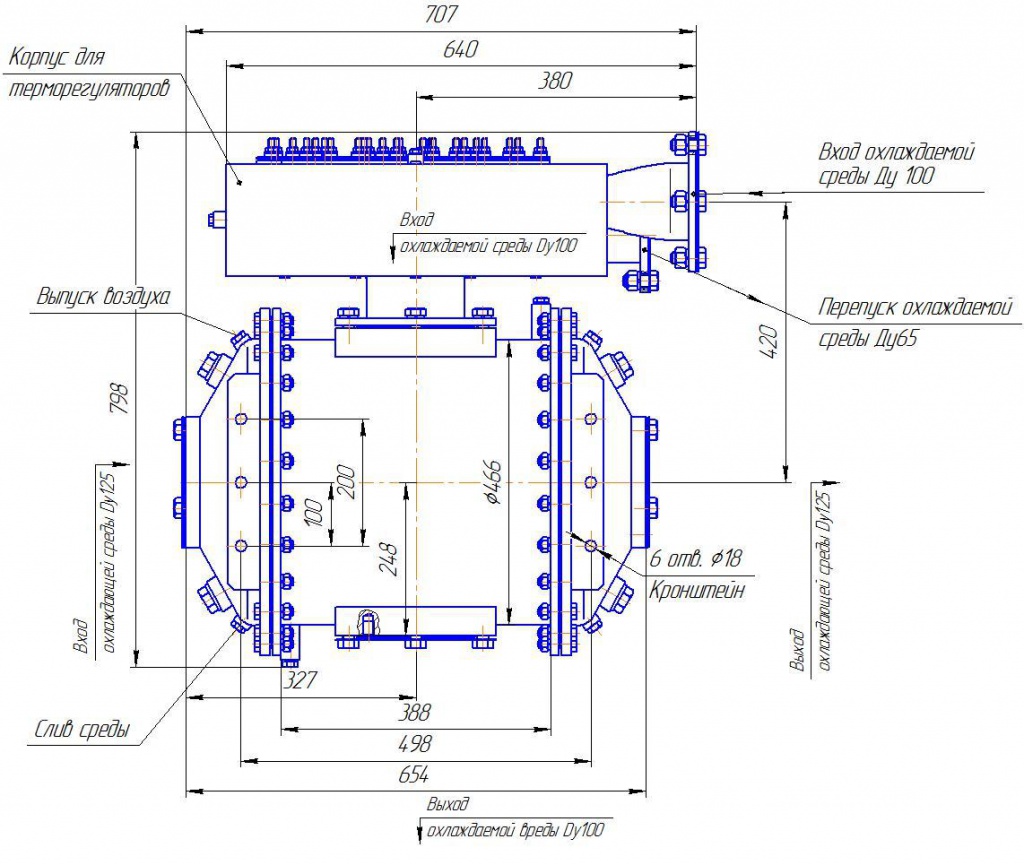

РФПИ.065111.004-04

ОПВ 15 с терморегулятором

ОПВ 15 (РФПИ.065111.004-04).JPG

РФПИ.065111.004-05

ОПВ 15-1

  ОПВ 15-1(РФПИ.065111.004-05).JPG

РФПИ.065111.004-06

ОПВ 19 с терморегулятором

ОПВ 19(РФПИ.065111.004-06).JPG

РФПИ.065111.004-07

ОПВ 19-1

ОПВ 19-1(РФПИ.065111.004-07).JPG

ОСНОВНЫЕ ПАРАМЕТРЫ




ОПВ

6

ОПВ

6-1

ОПВ

7

ОПВ

7-1

ОПВ

15

ОПВ

15-1

ОПВ

19

ОПВ

19-1

Охлаждаемая среда

Дистиллированная вода ГОСТ 6709-72; пресная вода с добавками бихромата калия ГОСТ 2652-78

Кол-во охлаждаемой среды, м3

34,4

80

132

180

Температура охлаждаемой среды на входе, °С

90

Давление охлаждаемой среды, МПа (кгс/см2), не более

0,4 (4)

Гидравлическое сопротивление полости охлаждаемой среды, МПа (кгс/см2), не более

0,1 (1,0)

Охлаждающая среда

Морская вода

Расход охлаждающей среды, м3

34

80

120

180

Температура охлаждающей среды на входе, °С

32

Давление охлаждающей среды, МПа (кгс/см2), не более

0,3 (3)

Гидравлическое сопротивление полости охлаждающей среды, МПа (кгс/см2), не более

0,08 (0,8)

Теплосъем, кДж/ч (ккал/ч)

2,8∙106 (67∙104)

4∙106 (95∙104)

7,5∙106 (1,8∙106)

12,5∙106 (3∙106)

Поверхность охлаждения, м2

6

7

15

19

Кол-во теплообменных труб, шт

488

1016

1346

Масса охладителя сухого, кг

99

111

194

236

Масса охладителя в рабочем состоянии, кг

127

140

246

30
