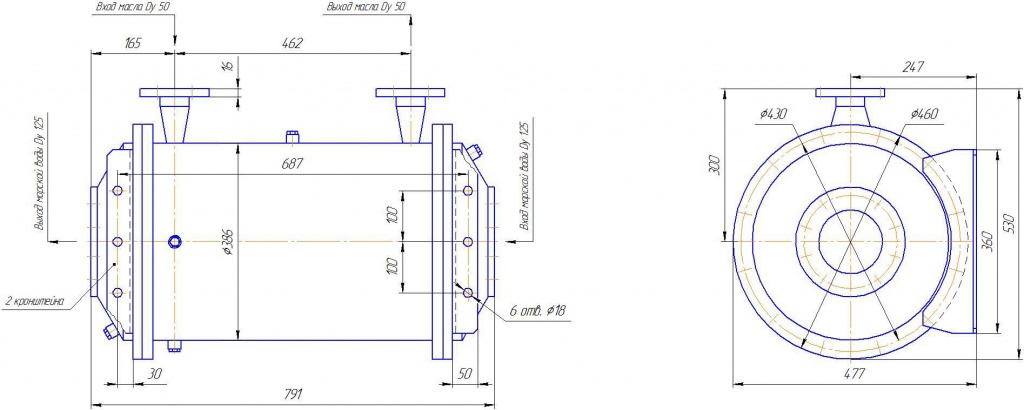

ОПМ 5, ОПМ 5-1
| Наименование патрубка | Тип охладителей | Условный проход, мм | Наружный диаметр фланца, мм | Диаметр окружности центров отверстий под болты (шпильки), мм | Отверстие под болты (шпильки) | |
|---|---|---|---|---|---|---|
| Кол-во, шт | Диаметр, мм | |||||
| Вход и выход охлаждаемой среды | ОПМ 5ОПМ 5-1 | 32 | 115 | 83 | 6 | 15 |
| ОПМ 8ОПМ 8-1 | 50 | 135 | 103 | |||
| ОПМ 16ОПМ 16-1 | 100 | 190 | 158 | 8 | ||
| ОПМ 20ОПМ 20-1 | ||||||
| Вход и выход охлаждающей среды | ОПМ 5ОПМ 5-1 | 65 | 155 | 123 | 6 | 14 |
| ОПМ 8ОПМ 8-1 | 125 | 215 | 183 | 10 | ||
| ОПМ 16ОПМ 16-1 | 150 | 240 | 208 | 12 | ||
| ОПМ 20ОПМ 20-1 | 250 | 365 | 327 | 14 | 16 | |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
|
ОПМ5 |
ОПМ 5-1 |
ОПМ 8 |
ОПМ 8-1 |
ОПМ 16 |
ОПМ 16-1 |
ОПМ 20 |
ОПМ 20-1 |
|||||||
|
Охлаждаемая среда |
Масло марок: М20-В2-Ф ГОСТ 12337-84; М20-Б2 ТУ 38-101593-89; МН-7,5 ГОСТ 17748-72; масло для судовых газовых турбин ГОСТ 10289-79 |
||||||||||||||
|
Кол-во охлаждаемой среды, м3/ч |
6 |
12 |
16 |
50 |
|||||||||||
|
Температура охлаждаемой среды на входе, оС |
110 |
||||||||||||||
|
Давление охлаждаемой среды, МПа (кгс/см2), не более |
0,4 (4) |
||||||||||||||
|
Гидравлическое сопротивление полости охлаждаемой среды, МПа (кгс/см2), не более |
0,15 (1,5) |
||||||||||||||
|
Охлаждающая среда |
Морская вода |
||||||||||||||
|
Расход охлаждающей среды, м3/ч |
30 |
140 |
180 |
350 |
|||||||||||
|
Температура охлаждающей среды на входе, оС |
32 |
||||||||||||||
|
Давление охлаждающей среды, МПа (кгс/см2),не более |
0,3 (3) |
||||||||||||||
|
Гидравлическое сопротивление полости охлаждающей среды, МПа (кгс/см2), не более |
0,08 (0,8) |
||||||||||||||
|
Теплосъем, кДж (ккал/ч) |
315 000 (75 000) |
1∙106 (24∙104) |
1,5∙106 (35∙104) |
2,5∙106 (60∙104) |
|||||||||||
|
Масса охладителя сухого, кг |
102 |
99 |
115 |
111 |
201 |
194 |
245 |
236 |
|||||||
|
Масса охладителя в рабочем состоянии, кг |
136 |
133 |
154 |
150 |
253 |
246 |
309 |
300 |
|||||||
