Описание:

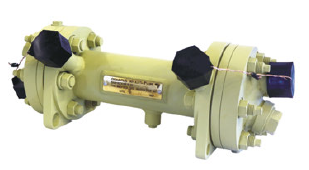

Охладители воды и масла типа ОКН- для корабельных систем различного назначения
Поверхность теплообмена, м²: 0,2; 2,5
Масса в сухом состоянии, кг: 24; 126

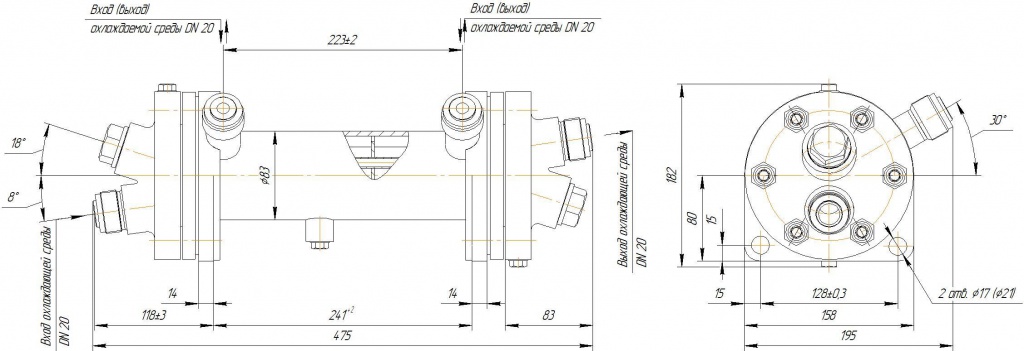

РФПИ.065111.010

ОКН 0,2-74-1

4. РФПИ.065111.010.JPG

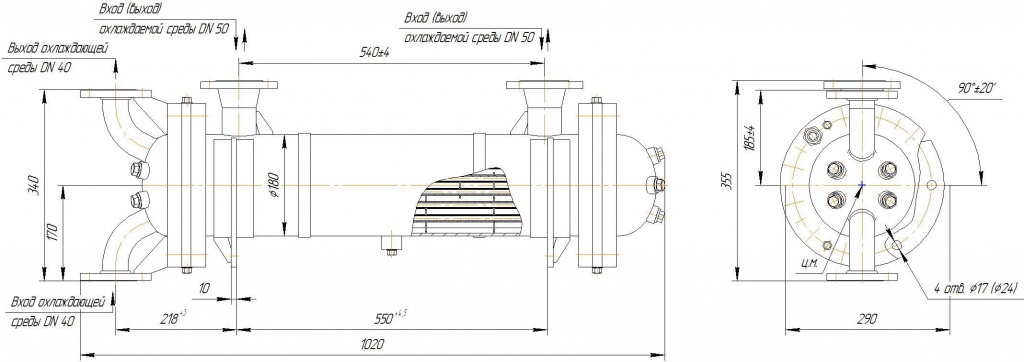

РФПИ.065111.011

ОКН 2,5-170-1


ОСНОВНЫЕ ПАРАМЕТРЫ




ОКН 0,2-74-1

ОКН 2,5-170-1

Расчетная поверхность теплообмена, м2

0,16

2,5

Номер режима

1

2

3

4

1

2

3

Охлаждаемая среда

Масло веретенное АУ

Вода пресная

Масло веретенное АУ, масла гидравлические и МГЕ-10А

Расход охлаждаемой среды, кг/с (т/ч)

0,416 (1,5)

0,70 (2,7)

0,99 (3,5)

3,58 (12,9)

0,95 (3,5)

Температура охлаждаемой среды на входе в охладитель, °С

57,7

58,0

56,5

81,0

50,0

70,0

Температура охлаждаемой среды на выходе из охладителя, °С

55,0

56,5

55,0

74,6

47,0

55,0

Рабочее (расчетное) давление охлаждаемой среды, МПа (кгс/см2)

2,0 (20,0)

Гидравлическое сопротивление охлаждаемой среды, МПа (кгс/см2)

0,050 (0,5)

0,180 (1,8)

0,070 (0,7)

0,010 (1,0)

0,065 (0,65)

0,010 (0,1)

Расход охлаждающей среды, кг/с (т/ч)

0,416 (1,5)

0,55 (2,0)

0,70 (2,7)

0,58 (2,1)

0,1 (0,36)

1,95 (7,0)

2,38 (8,5)

Температура охлаждающей среды на входе, °С

32,0

34,0

28,0

25,0

32,0

30,0

Рабочее давление охлаждающей среды, МПа (кгс/см2)

4,3 (43,0)

1,0 (10,0)

Гидравлическое сопротивление охлаждающей среды, МПа (кгс/см2)

0,005 (0,05)

0,010 (0,1)

0,015 (0,15)

0,012 (0,12)

0,025 (0,25)

0,005 (0,05)

Кол-во теплообменных труб, шт.

22

114

Масса теоретическая (сухая), кг

24

126

Масса теоретическая (рабочая), кг

27

142


Охладители масла и пресной воды судовые типа ОКН
