теплообменные аппараты

Описание:

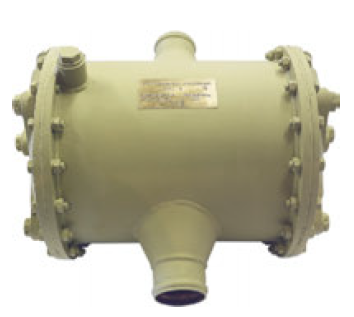

423-62.130

МХД 4-1

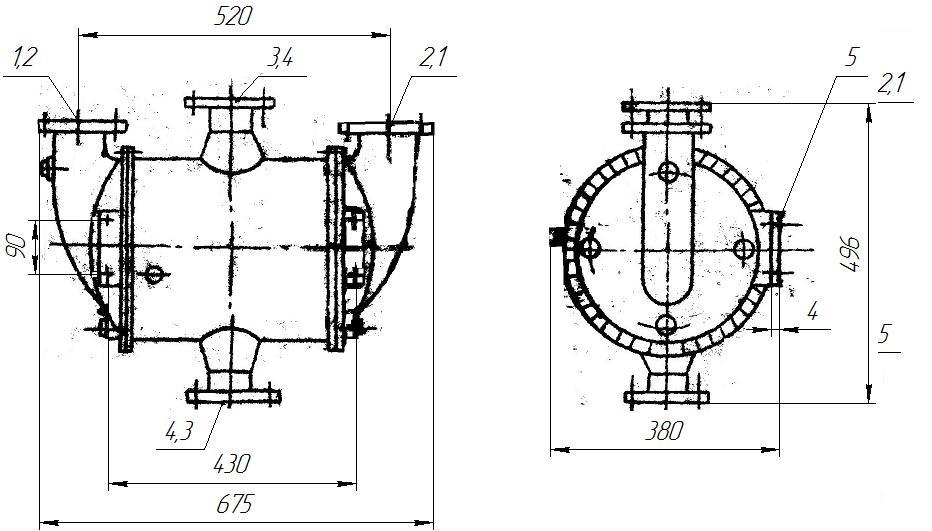

МХД 423-62.130 .JPG

423-62.141, 144

МХД 4 и МХД 4-4

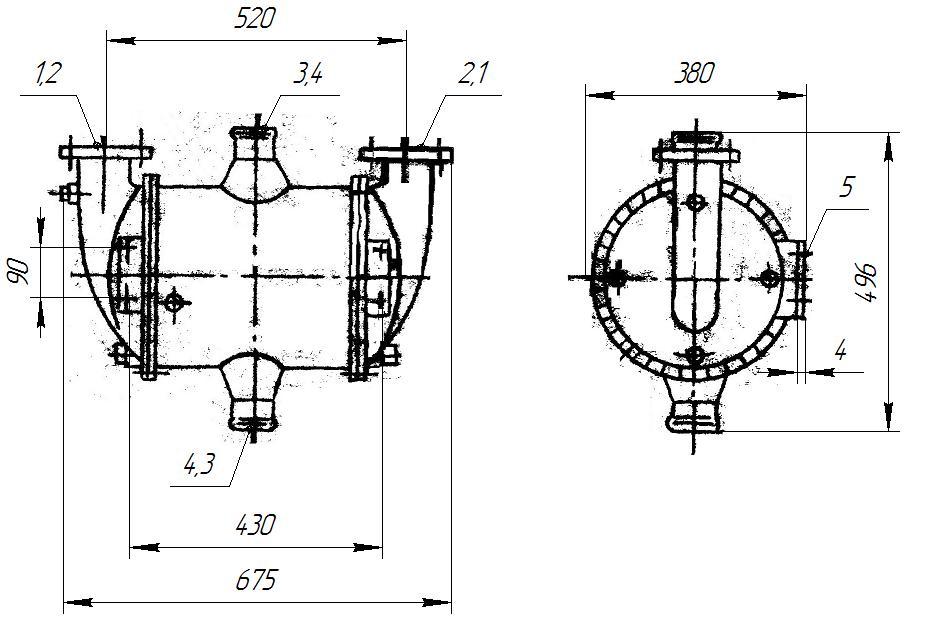

МХД 423-62.141, 144.JPG
Поз. Наименованиепатрубков Условный проход, мм Наружный диаметр патрубка, мм Диаметр зига патрубка, мм Отверстия под болты или шпильки
Кол., мм Диаметр, мм
1 Вход масла 32 36 40 -
2 Выход масла
3 Вход воды 65 75 80
4 Выход воды
5 Крепление холодильника - 4 15

423-62.142

МХД 4-2

МХД 423-62.142.JPG
Поз. Наименование патрубков Условный проход, мм Наружный диаметр фланца (патрубка), мм Диаметр по центрам отверстий, мм Отверстия под болты или шпильки
Кол., мм Диаметр, мм
1 Вход масла 65 155 123 6 15
2 Выход масла
3 Вход воды
4 Выход воды
5 Крепление холодильника - 4

423-62.143

МХД 4-3

МХД 423-62.143.JPG
Поз. Наименование патрубков Условный проход, мм Наружный диаметр фланца (патрубка), мм Диаметр по центрам отверстий, мм Отверстия под болты или шпильки
Кол., мм Диаметр, мм
1 Вход масла 65 155 123 6 15
2 Выход масла
3 Вход воды 75 - -
4 Выход воды
5 Крепление холодильника - 4 15

423-62.145, 146

МХД 8 и МХД 8-1

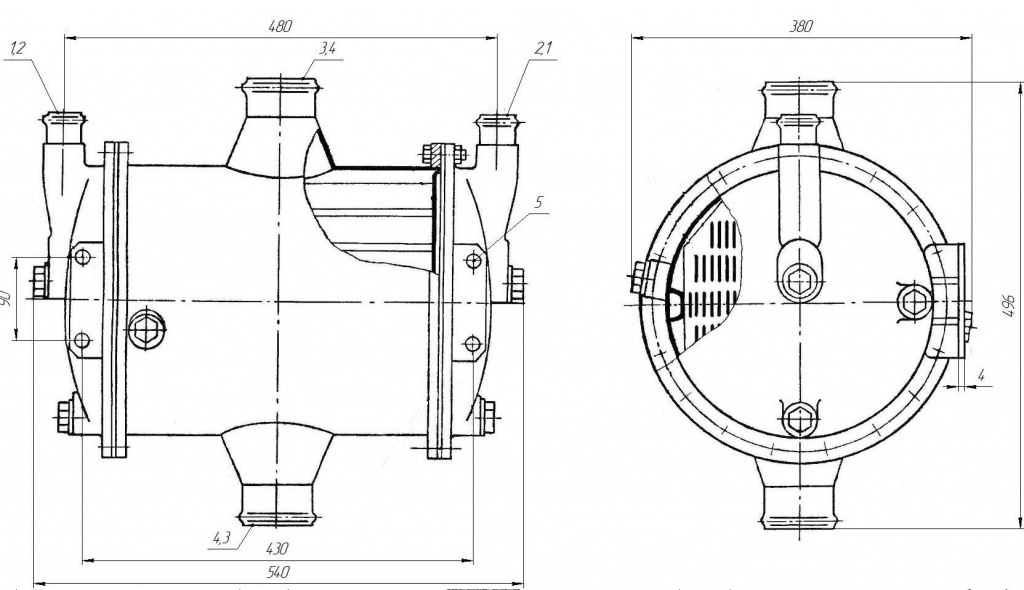

МХД 423-62.145, 146.JPG
Поз. Наименование патрубков Условный проход, мм Наружный диаметр фланца (патрубка), мм Диаметр по центрам отверстий, мм Отверстия под болты или шпильки
Кол., шт Диаметр, мм
1 Вход масла 50 135 103 6 15
2 Выход масла

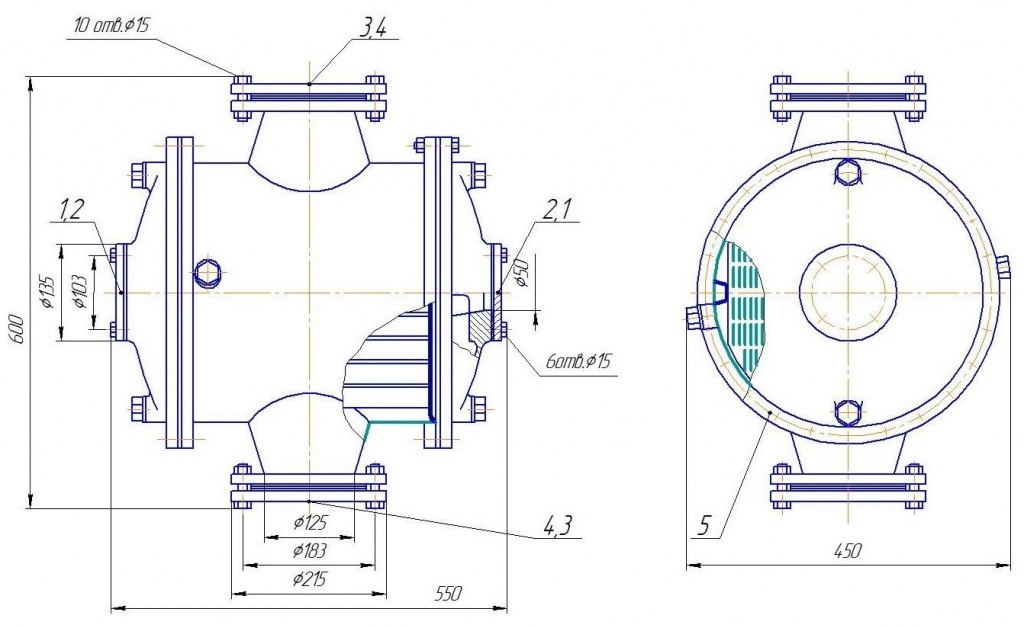

3 Вход воды 125 215 183 10
4 Выход воды
5 Крепление холодильника - 420 398 8 11

423-62.147, -01

МХД 13

МХД 423-62.147, -01.JPG
Поз. Наименование патрубков Условный проход, мм Наружный диаметр фланца (патрубка), мм Диаметр по центрам отверстий, мм Отверстия под болты или шпильки
Кол., шт Диаметр, мм
1 Вход масла 100 190 158 8 15
2 Выход масла
3 Вход воды 150 240 208 12
4 Выход воды
5 Крепление холодильника - 530 508 8 11

423-62.148, -01

МХД 25

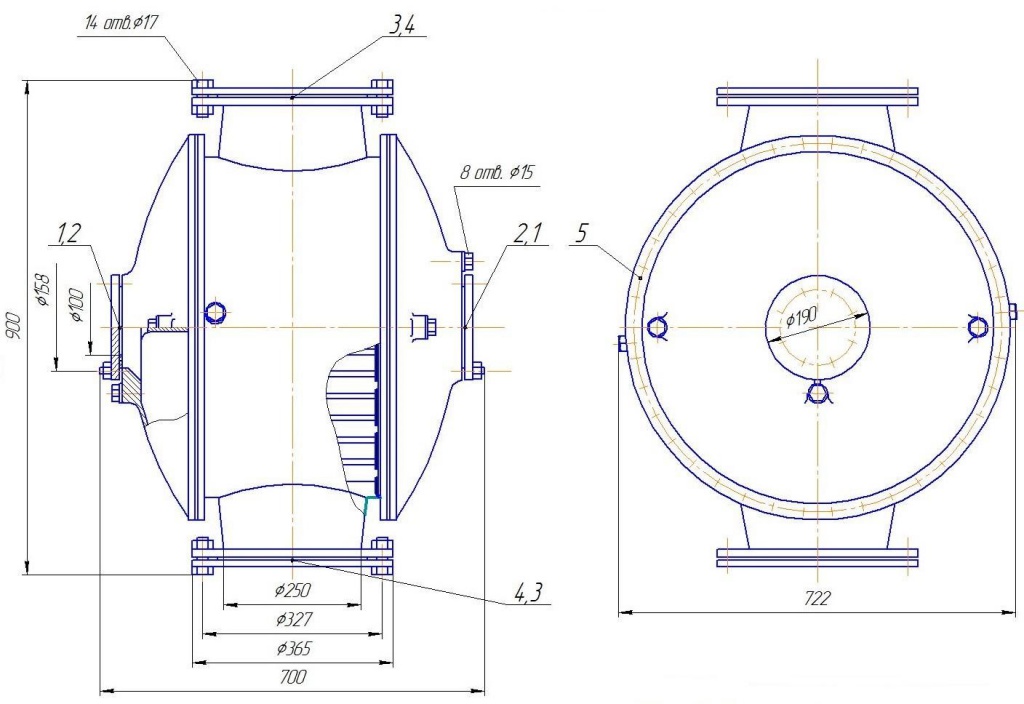

МХД 423-62.148, -01.JPG
Поз. Наименование патрубков Условный проход, мм Наружный диаметр фланца (патрубка), мм Диаметр по центрам отверстий, мм Отверстия под болты или шпильки
Кол., шт Диаметр, мм
1 Вход масла 100 190 158 8 15
2 Выход масла
3 Вход воды 250 365 327 14 17
4 Выход воды
5 Крепление холодильника - 700 670 12 13

ОСНОВНЫЕ ПАРАМЕТРЫ




МХД 4-1

МХД 4

МХД 4-4

МХД 4-2

МХД 4-3

МХД 8

МХД 8-1

МХД 13

МХД 25

Поверхность охлаждения, м2

4

8

13

25

Кол-во тепла, отводимое холодильником, ккал/час, при среднем температурном напоре  Δtо С:



35-40

75 000

-

50-55

-

280 000

350 000

600 000

Кол-во прокачиваемой охлаждающей воды, м3/час

6

13

16

50

Кол-во прокачиваемой охлаждающей воды, м3/час

30

120

180

350

Кол-во трубок, шт.

203

400

694

1270

Перепад давления масла в холодильнике, кгс/см2

1

0,6

0,8

1

Перепад давления охлаждающей воды, кгс/см2

0,05

0,2

0,2

0,25

Рабочие давления:

а) в полости масла, кгс/см2, не более

б) в полости охлаждающей воды, кгс/см2, не более



4



3

Масса сухого холодильника, кг, не более

55

60

109

167

320

Масса холодильника в рабочем состоянии, кг, не более

80

85

150

233

430

Охлаждаемая среда

Масло МС-20 или МК-22 ГОСТ 21743-76, М20Бп ТУ38-101593-75 или другие масла с вязкость не превышающей вышеуказанные масла

Охлаждающая среда

Дистиллированная вода по ГОСТ 6709-72 или вода отвечающая требованиям:

-жесткость общая мг.экв/л, не более-1,25

-содержание хлоридов в пересчете на хлор., мг, не более -45

-щелочность по фенолфталеину-отсутствие

-содержание взвешенных частиц-отсутствие

-в воду добавляется бихромат калия технический (хромпик) по ГОСТ 2652-78 (сорт 1 или высший) из расчет  до 1,6% в весу воды

Морская вода или чистая пресная вода по ГОСТ 2874-82
